多通道百兆千兆車載以太網分析儀

隨著汽車電子的發展，車內ECU數量持續增加，帶寬需求也在不斷增長，車載以太網將逐漸成為汽車總線的主干網。

VBNET-4302能夠深入分析百兆千兆車載以太網總線數據，可以建立虛擬點對點連接和節點組網，實現車載以太網數據流的路由、鏡像和轉發。交換機模式下，支持多路車載以太網和普通以太網節點組成交換機任意轉發通訊，實現對車載以太網節點的捕獲分析。虛擬網卡模式下，支持多臺相同 IP/MAC 的 ECU 刷寫，無需多余參數配置。分析儀同時集成多路 CAN FD 和 LIN 接口，滿足多類總線測試需求。

VBNET-4302

高性能多通道車載以太網分析儀

購買

選型表

請左右拖動表格進行觀看

型號VBNET-4302

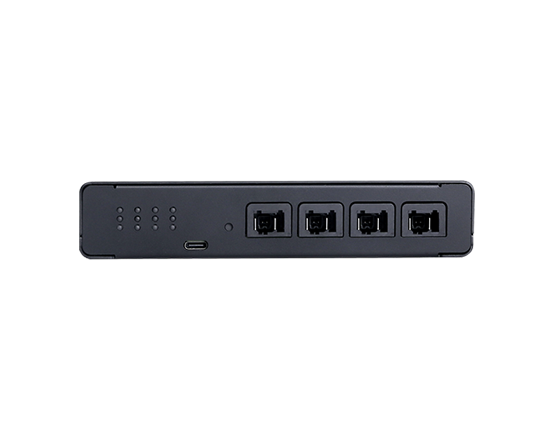

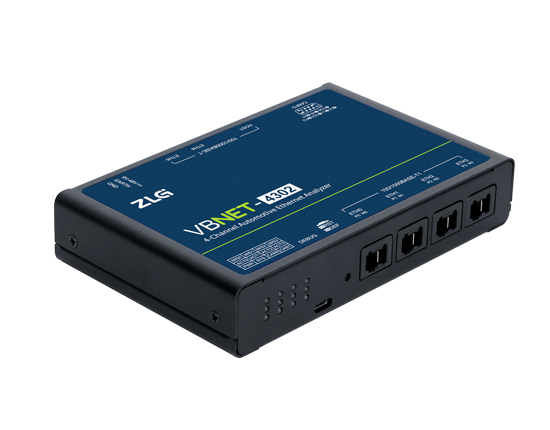

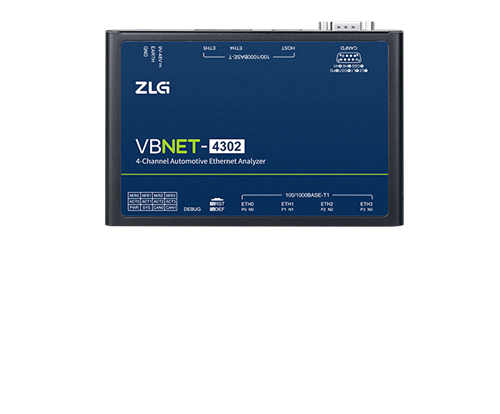

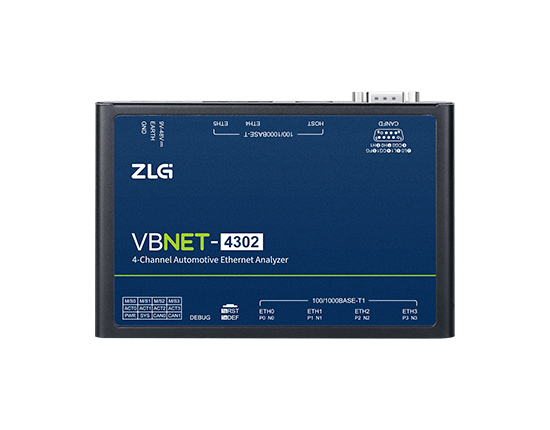

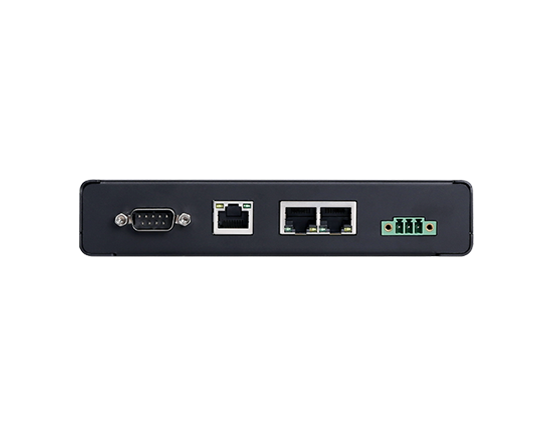

實物圖
車載以太網路數4路
車載以太網接口形式專用車載以太網高速連接器（兼容TE的MATEnet車載連接器）
車載以太網速率100M/1000M自適應
Master/Slave模式支持車載以太網自適應或手動配置主從模式
車載百兆千兆速率模式支持車載以太網自適應或手動配置主從模式
車載以太網接口形式兼容TE的MATEnet車載連接器
普通以太網路數3路
普通以太網接口形式RJ45
普通以太網速率100M/1000M自適應
CAN FD路數2路，1500VAC隔離
CAN FD接口形式DB9
交換機模式4路車載以太網和2路普通以太網組成交換機
虛擬網卡模式支持將多臺相同IP/MAC的ECU虛擬成不同IP/MAC的ECU
映射支持將車載以太網數據映射至普通RJ45網口檢測
劃分網絡支持將4路車載以太網和2路普通以太網按需映射成不同局域網
喚醒TC10喚醒
精度微秒級時延動態監測100/1000BASE-T1節點間的全雙工通信數據
狀態顯示支持顯示100/1000BASE-T1的Master/Slave模式、鏈接狀態和數據運行狀態等
PC接口RJ45接口
工業級-40℃~+85℃
供電電壓9-48V 寬電壓供電
整機功耗<7W
外殼金屬
體積158mm×102.4mm×30.8mm

車載以太網連接線配件選型

請左右拖動表格進行觀看

 型號（兼容）電連ECT--電連ECT羅森博格H-MTD--
羅森博格H-MTD		泰科MATEnet--
羅森博格H-MTD		泰科MATEnet--
泰科MATEnet		泰科MATEnet--電連ECT
 圖片
系統對應料號26.06.0037926.06.0041226.06.0041326.06.0041426.06.00415
接口樣式母頭
長度2m
工作溫度-40~105°C
電氣性能接觸電阻(中心針)25mΩ Max
頻率DC TO 1GHZ
阻抗100+/-5Ω e500ps
回波損耗≤-23dB,DC TO 600MHz；≤-20dB,600MHz-1GHz
絕緣電阻≥100MΩ
測試電壓500V rms
工作電壓100V rms
電流≤1.5A DC
機械性能耐久≥25 次
插入力≤75N
拔出力≥2N
外殼保持力≥110N

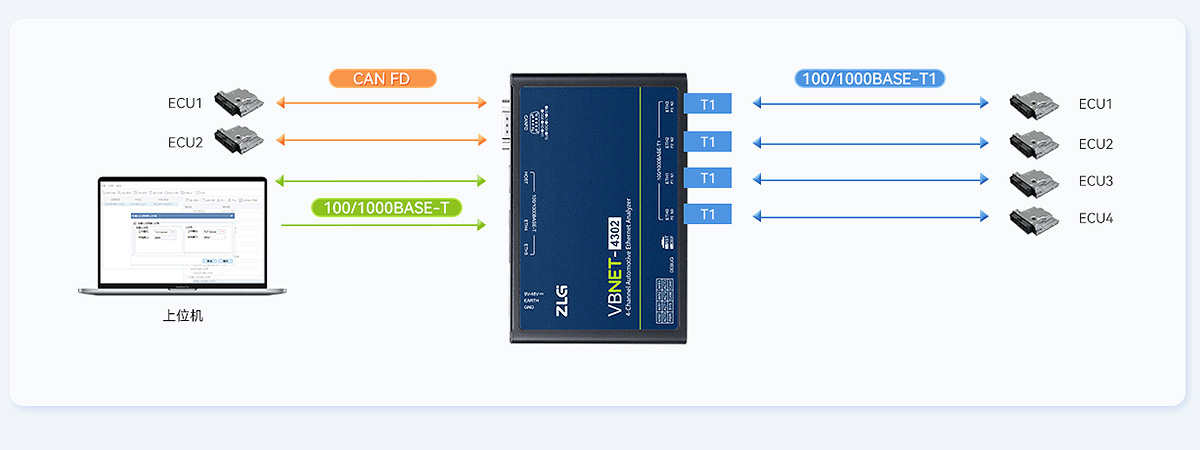

車載以太網全場景測試解決方案

隨著智能網聯汽車的快速發展，車載以太網仿真測試需求日益強烈。ZLG致遠電子推出多通道車載以太網和CAN FD仿真測試工具，可進行車載以太網數據監控和解析、通信測試、ECU刷寫、產線升級等全場景的仿真分析測試。

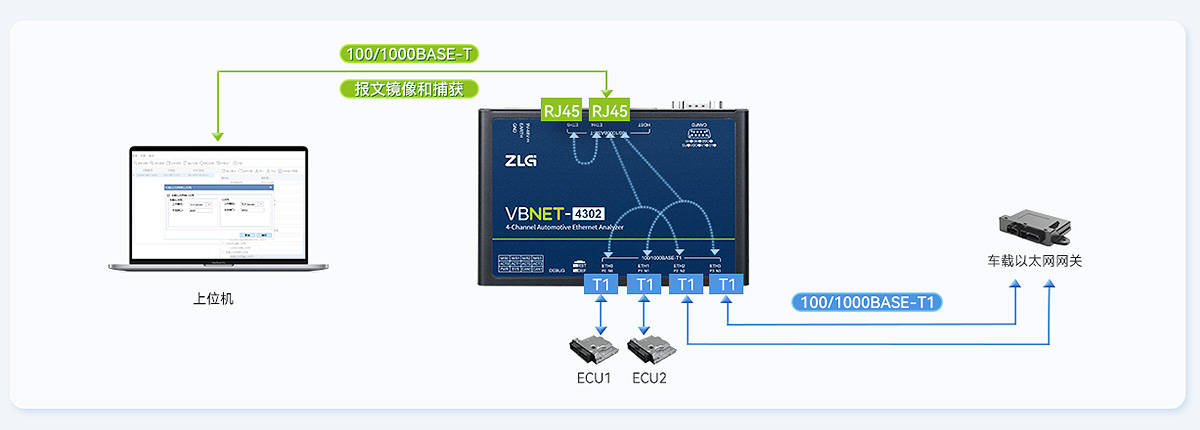

多個ECU之間的數據交互和報文監聽，應用于ECU系統測試。

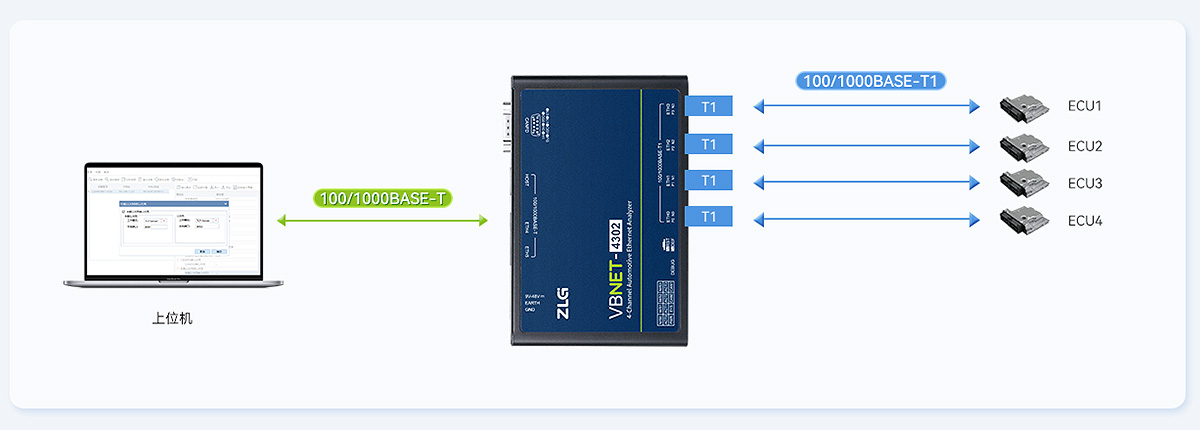

上位機對多個ECU同時進行測試，數據收發。

上位機以太網數據注入和數據回放，CAN FD和以太網協議轉換。

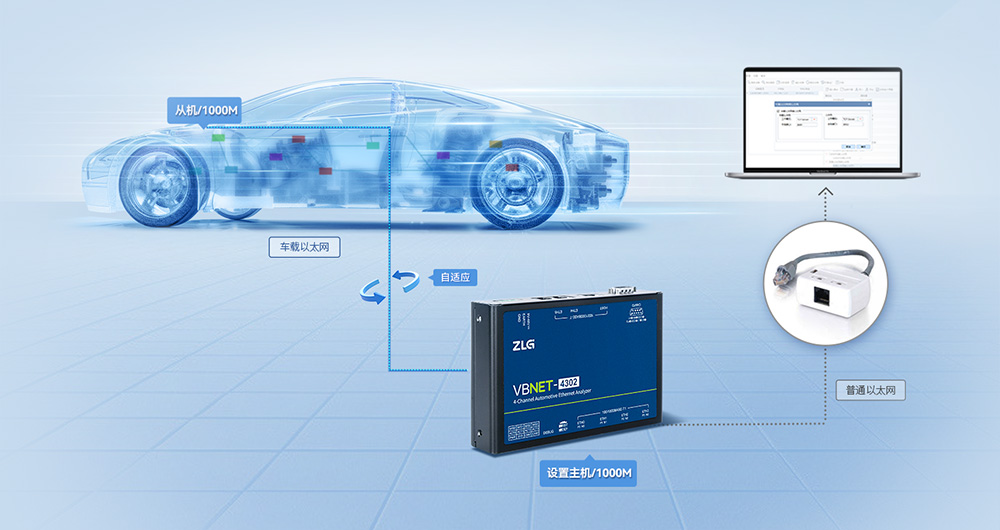

主從/速率自適應，測試刷寫更輕松

VBNET系列產品可實現主從模式和速率自適應，大大降低操作時間和試錯成本，讓測試與刷寫更高效簡單。

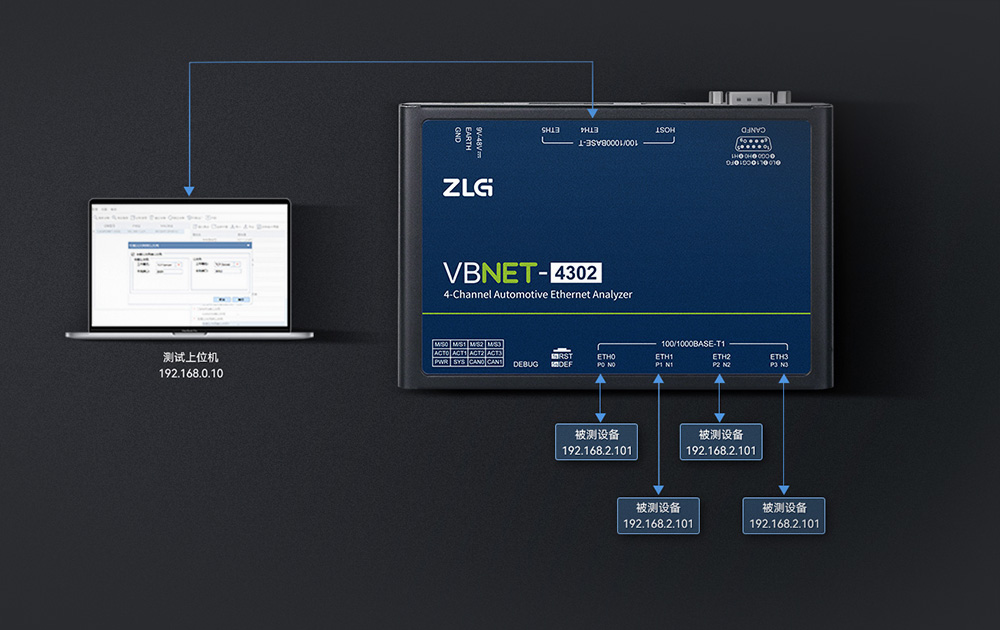

支持多臺ECU刷寫，無需修改IP和MAC

VBNET-4302首創支持多臺ECU刷寫，可在產線一對多測試，實現多個相同ECU刷寫升級測試，徹底解決網絡沖突問題。

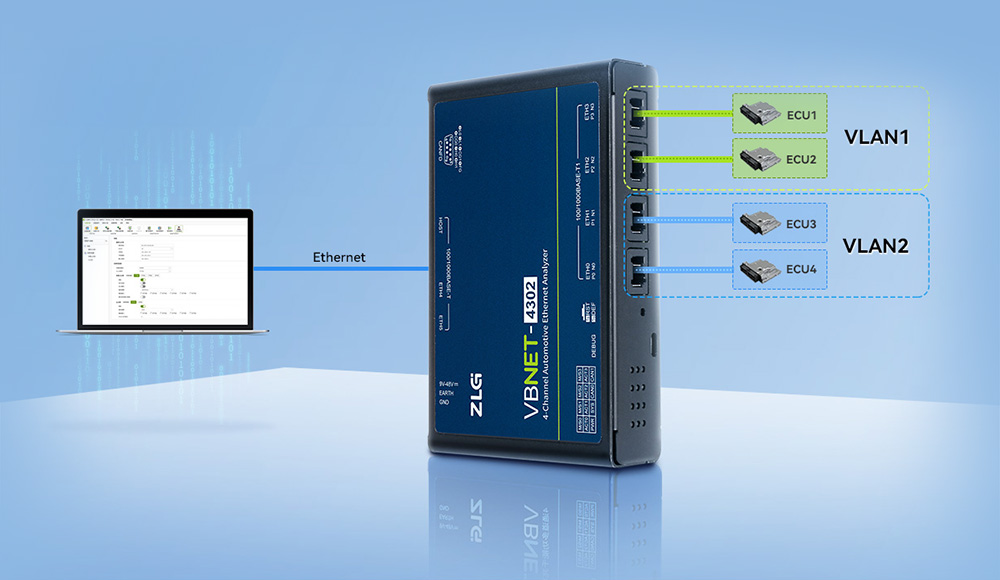

支持VLAN網絡隔離，精準保證數據安全

VBNET-4302產品支持VLAN應用，更精準的網絡劃分，實現更高效的分析測試。

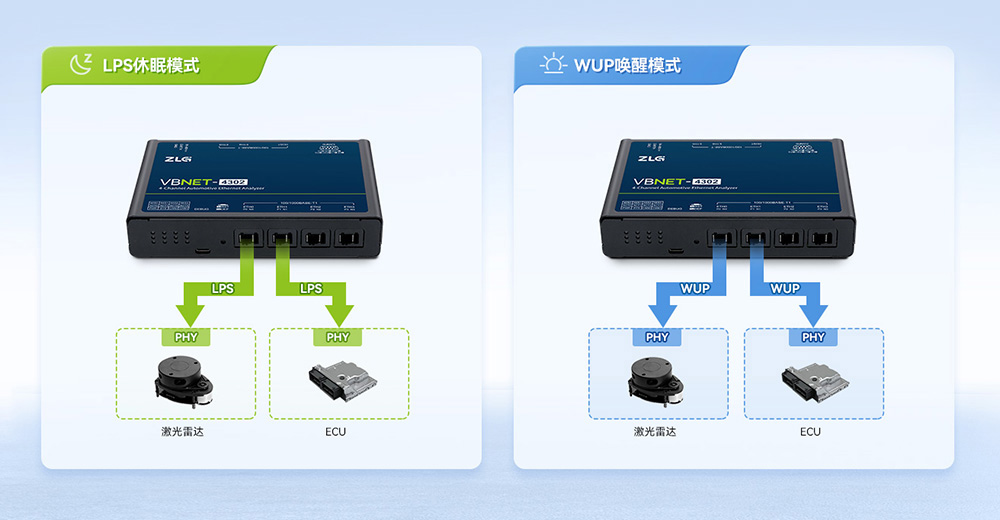

支持TC10休眠喚醒測試，真實模擬整車工況

VBNET-4302支持TC10睡眠喚醒模式，允許設備在不進行數據傳輸時進入低功耗狀態，以及當網絡中的某個設備需要通信時，可以進行特定喚醒，從而實現ECU休眠喚醒功能的測試。

兩路CAN FD并行通訊，精確時鐘同步網絡

VBNET-4302同時集成2路標準CAN FD接口，可高效進行CAN FD通訊，且實現車載以太網數據和CAN FD數據的時間同步，滿足多總線應用需求。

核心器件全國產設計，自主可控us級監測

VBNET系列產品采用國產FPGA架構平臺，可支持微秒級時延動態監測100/1000BASE-T1節點間的全雙工通信，確保數據準確性和可靠性。

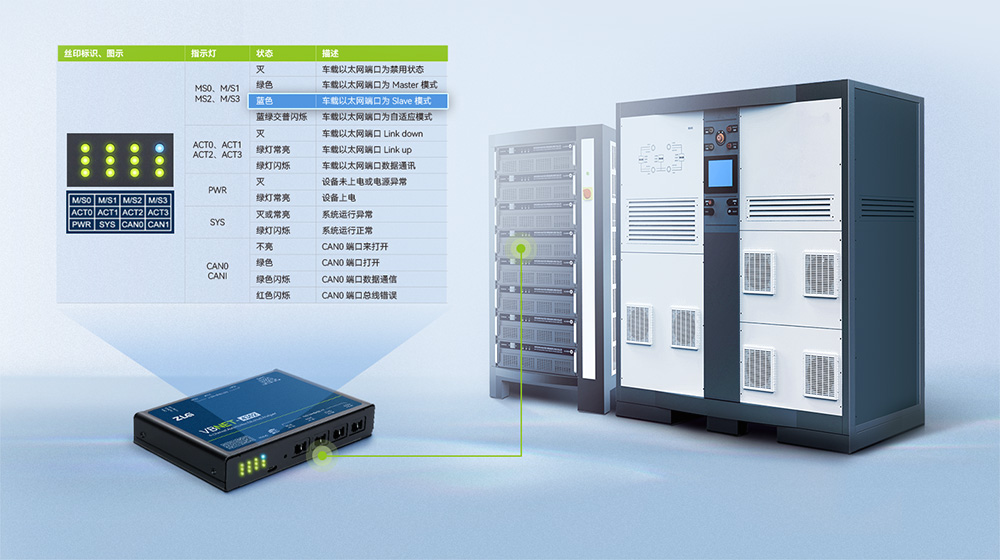

全狀態LED顯示，現場維保更輕松

VBNET系列產品支持LED狀態指示，可實時顯示車載以太網Link連接、通信速率、Master/Slave和USB等狀態。
